图像语义分割综述

2020-10-30

转发自：https://zhuanlan.zhihu.com/p/37801090 | 作者：stone | 如有侵权请联系博主删除

一、什么是语义分割

语义分割是在像素级别上的分类，属于同一类的像素都要被归为一类，因此语义分割是从像素级别来理解图像的。比如说如下的照片，属于人的像素都要分成一类，属于摩托车的像素也要分成一类，除此之外还有背景像素也被分为一类。注意语义分割不同于实例分割，举例来说，如果一张照片中有多个人，对于语义分割来说，只要将所由人的像素都归为一类，但是实例分割还要将不同人的像素归为不同的类。也就是说实例分割比语义分割更进一步。

图1(a). 原图

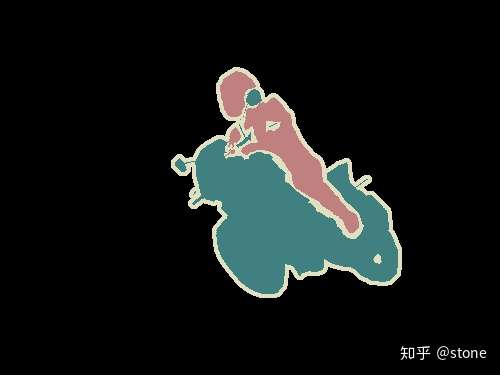

图1(b). 分割结果

二、语义分割的思路

I.传统方法

在深度学习方法流行之前，TextonForest和基于随机森林分类器等语义分割方法是用得比较多的方法。不过在深度卷积网络流行之后，深度学习方法比传统方法提升了很多，所以这里就不详细讲传统方法了。

II.深度学习方法

深度学习方法在语义分割上得到了巨大成功，深度学习方法解决语义分割问题可以概括为几种思路。下面进行详细介绍。

1.Patch classification

最初的深度学习方法应用于图像分割就是Patch classification。Patch classification方法，顾名思义，图像是切成块喂给深度模型的，然后对像素进行分类。使用图像块的主要原因是因为全连接层需要固定大小的图像。

2.全卷积方法

2014年，全卷积网络（FCN）横空出世，FCN将网络全连接层用卷积取代，因此使任意图像大小的输入都变成可能，而且速度比Patch classification方法快很多。

尽管移除了全连接层，但是CNN模型用于语义分割还存在一个问题，就是下采样操作（比如，pooling）。pooling操作可以扩大感受野因而能够很好地整合上下文信息（context中文称为语境或者上下文，通俗的理解就是综合了更多的信息来进行决策），对high-level的任务（比如分类），这是很有效的。但同时，由于pooling下采样操作，使得分辨率降低，因此削弱了位置信息，而语义分割中需要score map和原图对齐，因此需要丰富的位置信息。

3.encoder-decoder架构

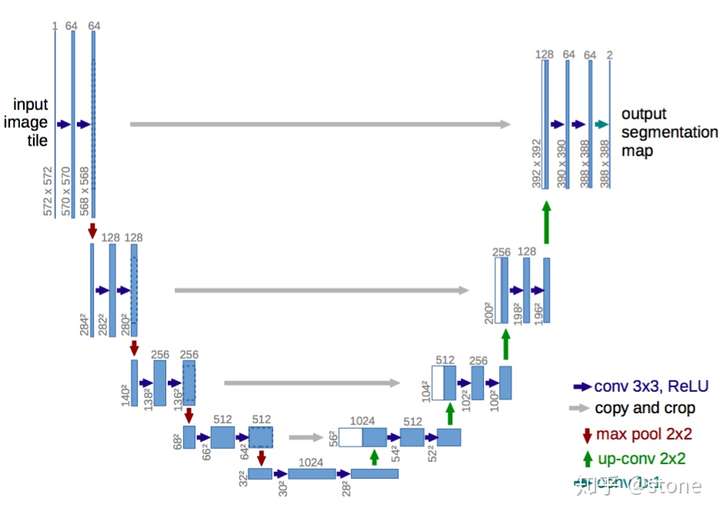

encoder-decoder是基于FCN的架构。encoder由于pooling逐渐减少空间维度，而decoder逐渐恢复空间维度和细节信息。通常从encoder到decoder还有shortcut connetction（捷径连接，也就是跨层连接）。其中U-net就是这种架构很流行的一种，如下图：

4.空洞卷积

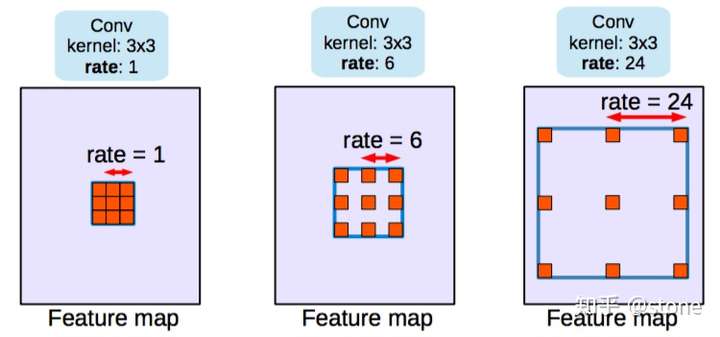

dilated/atrous （空洞卷积）架构，这种结构代替了pooling，一方面它可以保持空间分辨率，另外一方面它由于可以扩大感受野因而可以很好地整合上下文信息。如下图：

5.条件随机场

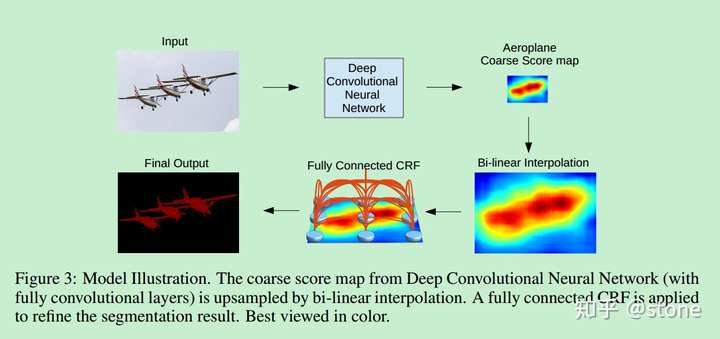

除了以上思路，还有一种对分割结果进行后处理的方法，那就是条件随机场(Conditional Random Fields (CRFs))后处理用来改善分割效果。DeepLab系列文章基本都采用这种后处理方法，可以较好地改善分割结果，如下图：

三、深度学习语义分割方法

方法总览

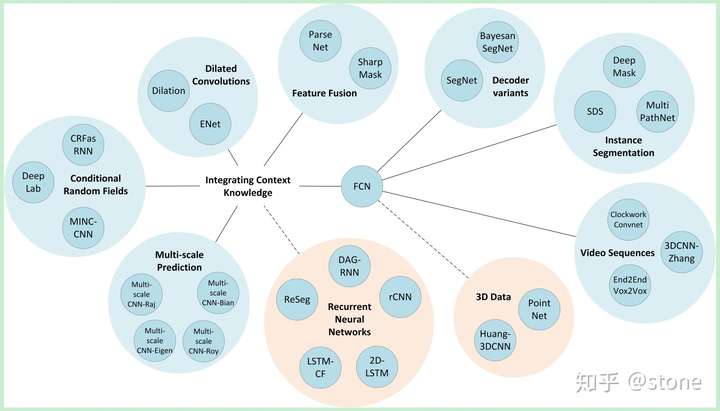

现在的深度学习语义分割模型基本上都是基于FCN发展而来的，它是开山鼻祖，一张图概括FCN的延伸方法：

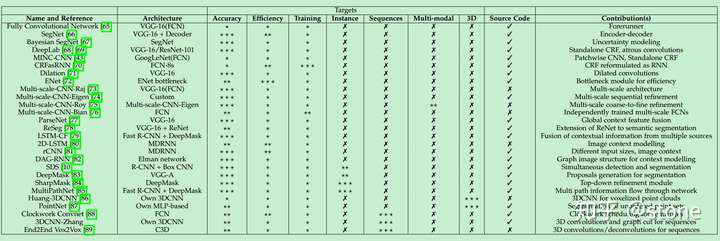

各方法的详细信息

各方法简要介绍

下面简单总结一些从FCN进行改进的几种架构，关于每种架构的详细解读请看专栏中其他文章。

1.FCN

论文信息

Fully Convolutional Networks for Semantic Segmentation
Submitted on 14 Nov 2014
Arxiv Link

主要贡献

使端对端的卷积语义分割网络变得流行起来。
通过deconvolutional layers进行上采样。
通过skip connection改善了上采样的粗糙度。

概要

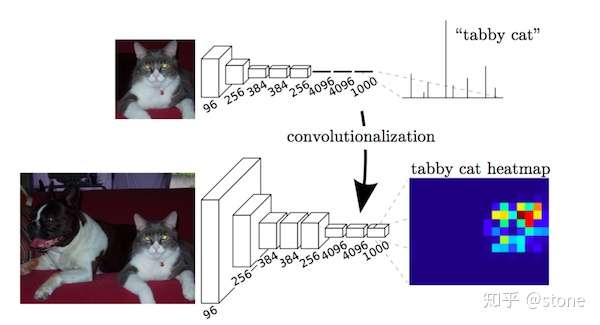

全卷积化(Fully Convolutional)：用于解决逐像素(pixel-wise)的预测问题。通过将基础网络(例如VGG)最后面几个全连接层换成卷积层，可实现任意大小的图像输入，并且输出图像大小与输入相对应；
反卷积(deconvolution) ：上采样操作，用于恢复图片尺寸，方便后续进行逐像素预测;
跳跃结构(skip architecture)：用于融合高低层特征信息。通过跨层连接的结构，结合了网络浅层的细(fine-grain)粒度信息信息以及深层的粗糙(coarse)信息，以实现精准的分割任务。

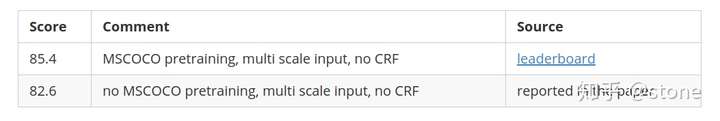

Benchmarks (VOC2012)

评论：

FCN是基于深度学习的语义分割的开山之作，尽管现在很多方法都超越了FCN，但它的思想仍然有很重要的意义。

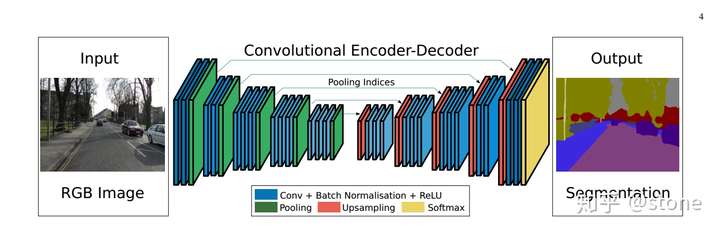

2. Segnet

论文信息

SegNet: A Deep Convolutional Encoder-Decoder Architecture for Image Segmentation
Submitted on 2 Nov 2015
Arxiv Link

主要贡献

使用Maxpooling indices来增强位置信息。

简要概述

FCN的upconvolution层+shortcut connections产生的分割图比较粗糙，因此SegNet增加了更多的shortcut connections。不过，SegNet并不是直接将encoder的特征进行直接复制，而是对maxpooling中的indices进行复制，这使得SegNet的效率更高。

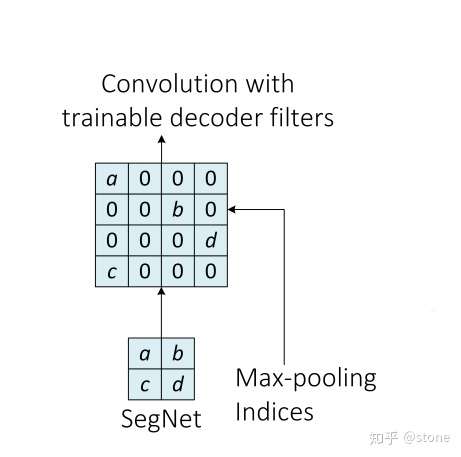

maxpooling 的indices复制原理如下：

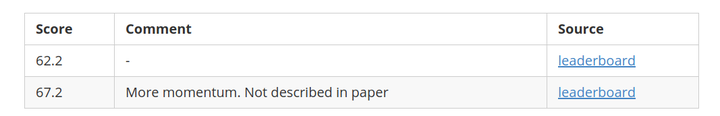

Benchmarks (VOC2012)

FCN和SegNet都是encoder-decoder架构。
SegNet的benchmark表现太差了，不建议用这个网络。

3. Dilated convolution

论文信息

Multi-Scale Context Aggregation by Dilated Convolutions
Submitted on 23 Nov 2015
Arxiv Link

创新点

使用空洞卷积用来进行稠密预测（dense prediction）。
提出上下文模块（context module），使用空洞卷积（Dilated Convolutions）来进行多尺度信息的的整合。

简要解释

pooling操作可以增大感受野，对于图像分类任务来说这有很大好处，但由于pooling操作降低了分辨率，这对语义分割来说很不利。因此作者提出一种叫做dilated convolution的操作来解决这个问题。dilated卷积(在deeplab中称为atrous卷积)。可以很好地提升感受野的同时可以保持空间分辨率。

网络架构有两种，一种是前端网络，另外一种是前端网络+上下文模块，分别介绍如下：

将VGG网络的最后两个pooling层给拿掉了，之后的卷积层被dilated 卷积取代。并且在pool3和pool4之间空洞卷积的空洞率=2，pool4之后的空洞卷积的空洞率=4。作者将这种架构称为前端（front-end）。
除了前端网络之外，作者还设计了一种叫做上下文模块（context module）的架构，加在前端网络之后。上下文木块中级联了多种不同空洞率的空洞卷积，使得多尺度的上下文信息可以得到整合，从而改善前端网络预测的效果。需要注意的是前端网络和上下文木块是分开训练的，因为作者在实验中发现，如果是联合在一起进行端对端的训练并不能改善性能。

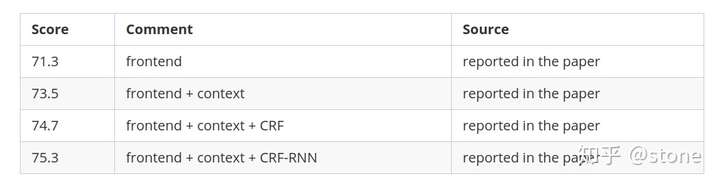

Benchmarks (VOC2012)

需要特别注意的是，网络输出的分割图并不是和原始图像大小一样的，而是其1/8，需要对输出的分割图进行线性插值才能得到最终的分割结果。这种做法也是很多其他的方法都使用的。

4. DeepLab(v1,v2)

论文信息

v1: Semantic Image Segmentation with Deep Convolutional Nets and Fully Connected CRFs
Submitted on 22 Dec 2014
Arxiv Link
v2 : DeepLab: Semantic Image Segmentation with Deep Convolutional Nets, Atrous Convolution, and Fully Connected CRFs
Submitted on 2 Jun 2016
Arxiv Link

主要贡献
